TGM Series Super tekanan trapezium penggilingan
TGM Series Super tekanan trapezium penggilingan adalah penggilingan terbaru. TGM Super Series Tekanan Penggilingan trapezium diteliti dan dirancang oleh para ahli kami mendasarkan pada pengalaman jangka panjang dari penelitian dan pengembangan pabrik, dan sesuai dengan jumlah kebutuhan pelanggan menggunakan dan rumah saran dan kapal. Para TGM Super Series Tekanan trapezium Penggilingan mengadopsi teknologi dipatenkan kami, seperti permukaan trapesium bekerja, koneksi yang fleksibel, roller meningkatkan tekanan terkait, dll. TGM Super Series Tekanan trapezium Penggilingan telah mencapai tingkat internasional maju bubuk membuat manufaktur peralatan.

TGM Series Super Tekanan trapezium Penggilingan terutama terdiri dari mainframe, peredam kecepatan, pemisah bubuk, blower, bag filter, pipa, kolektor bubuk, motor, dll peralatan perifer rahang penghancur, lift ember, pengumpan, hopper, panel listrik kontrol, dll . TGM Super Series Tekanan Penggiling trapezium dapat menggiling semua jenis mineral tidak mudah terbakar dan non-meledak dengan kekerasan Moh lebih rendah dari 9 dan kelembaban kurang dari 6%, dan TGM Super Series Penggilingan Tekanan trapezium secara luas digunakan dalam metalurgi, pembuatan bahan bangunan, industri kimia, industri pertambangan, dll

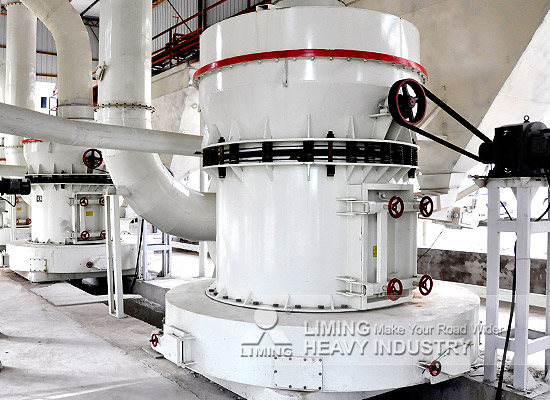

TGM Series Super tekanan trapezium penggilingan

Super tekanan trapezium penggilingan fitur:
1. Diameter dari setiap bagian dari rol dan cincin yang berbeda, bagian atas besar dan bagian bawah kecil, maka mereka membentuk bentuk trapesium. Formulir ini dapat mengurangi meluncur ke bawah bahan 'kecepatan dan memperpanjang waktu grinding untuk bahan, sehingga efisiensi penggilingan meningkat.;
2. Menekan mata air memiliki fungsi menyeimbangkan dan tekanan meningkat;
3. Koneksi yang fleksibel dapat membuat stabil pabrik, penurunan mengejutkan dan menghindari getaran simpatik
4. Kepadatan bubuk impeler pemisah yang tinggi mengurangi hambatan udara dan meningkatkan kehalusan bubuk mengumpulkan dan kapasitas;
5. Efisiensi penghematan energi dan tinggi blower sentrifugal yang efisien adalah sebagai tinggi sebagai 83%

Super tekanan trapezium penggilingan prinsip kerja:
Bahan besar yang dihancurkan oleh jaw crusher dengan ukuran yang dibutuhkan terlebih dahulu, maka bahan diangkat ke hopper penyimpanan dengan lift ember, ketiga, bahan-bahan yang dimasukkan ke dalam ruang grinding untuk grinding dengan bergetar pengumpan equably dan terus menerus. Bubuk setelah penggilingan berjalan ke atas bersama-sama dengan aliran udara, setelah memisahkan oleh separator bubuk, mereka yang dapat memenuhi persyaratan kehalusan masuk ke dalam kolektor bubuk siklon melalui pipa bersama-sama dengan aliran udara, dan kemudian dibuang dari katup debit sebagai produk akhir. Aliran udara tersedot ke blower sentrifugal melalui pipa angin daur ulang di bagian atas kolektor bubuk siklon. Mainframe didorong oleh pengurang kecepatan melalui poros tengah di pabrik. Quincunx berdiri terhubung dengan bagian atas poros tengah, di stand quincunx, rol ditetapkan dan dimana poros bergetar terbentuk. Di bawah berdiri quincunx dan rol ada sistem sekop. Bahan yang dimasukkan ke dalam ruang antara rol dan sekop ketika mereka berputar, dan kemudian digiling oleh tekanan yang dihasilkan ketika rol yang beralih, sehingga bubuk dibuat.


spesifikasi
Table 1

Item\Model

TGM100

TGM130

TGM160

Roller piece

4

5

6

Roller Diameter×Height(mm)

Ф320×200

Ф400x240

Ф440×270

Ring Inner Diameter×Height(mm)

Ф980×200

Ф1280×240

Ф1600×270

Speed Of Main frame (r/min)

130

98

82

Max. Input Size (mm)

25

30

35

Product Size (mm)

1.6~0.045 fineness can reach to 0.038

1.6~0.045 fineness can reach to 0.038

1.6~0.045 fineness can reach to 0.038

Capacity (t/h)

3~8.8

6~13

13~22

Overall Dimension (mm)

9910×5365×8310

7910×7000×9645

12550×5700×8355

Weight (t)

16

26.1

35

Catatan:
1. Berdasarkan kapur-grinding dengan 80% lulus melalui;
2. Data teknis akhir tunduk pada petunjuk operasi bersama dengan mesin.
Table 2


Name

Item

Unit

Specifications & Technical Data

TGM100

TGM130

TGM160

Motor for main frame

Model



Y225S-4

Y280S-4

Y315M1-4

Power

kW

37

75

132

Rev.

rpm

1480

1480

1480

Motor for separator

Model



YCT200-4A

YCT200-4B

YCT205-4A

Power

kW

5.5

7.5

18.5

Rev

rpm

125~1250

125~1250

125~1250

Motor for Elevator

Model



Y100L-4

Y100L-4

Y112M-4

Power

kW

3

3

4

Rev

rpm

1420

1420

1420

Motor for Blower

Model



Y225S-4

Y280S-4

Y315M1-4

Power

kW

37

75

132

REV

rpm

1480

1480

1480

Motor for Jaw Crusher

Model

PE

250×400

250×400

250×100

Y180L-6

Y180L-6

Y200M-6

Power

KW

15

15

30

REV

rpm

970

970

970

Electro-Magnetic Vibrating Feeder

Model



GZ2F

GZ2F

GZ3F

Power

W

150

150

200

Catatan: Data teknis akhir tunduk pada petunjuk operasi bersama dengan mesin.
