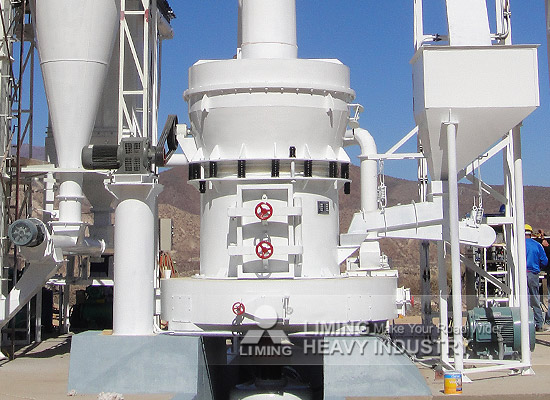

Raymond Penggiling sesuai untuk proses penggilingan dan Pengolahan terhadap 280 jenis material yang tidak dapat terbakar dan tidak meledak dengan kekerasan kurang dari 7 dan kelembaban kurang dari 6%. Mesin ini dapat digunakan dalam insustri pertambangan, bangunan, kimia, dan metalurgi, seperti Barite, kalsit, feldspar, bedak, marmer, kapur, tanah liat dan kaca. Kehalusan dari produk jadi dapat diatur mulai dari 100mesh sampai 325mesh sesuai dengan permintaan.

Raymond Penggiling Prinsip Kerja:
Keseluruhan komponen mesin terdiri dari Rahang crusher, elevator, hopper, electromagnetic bergetar pengumpan , main unit, calssifier, collector, clotch deduster dan high-pressure blower. Cara Kerja mesin adalah sebagai berikut:
Masukkan material yang akan digiling secara berkala kedalam tempat penampungan.
Karena adanya gaya sentrifugal dalam rotasi, Roller akan berayun kearah luar dan menekan keras Ring.
Kemudian sekop membawa material ke ruang antara roller dan ring.Material yang telah melalui proses penggilingan akan diteruskan ke classifier sepanjang sabuk angin dari blower dan bubuk kasar akan dimasukkan kembali ke penggiling untuk kembali digiling. Bubuk yang telah halus akan terbawa ke cyclone collector oleh aliran udara dan akan keluar melalui pipa sebagai hasil jadi.
Dalam tempat penampungan penggilingan, ada material yang mengandung uap air sampai batas tertentu karena adanya panas yang dihasilkan selama proses penggilingan yang membuat embun menguap. Selain itu juga disebabkan oleh sendi pipa tidak kedap udara, udara luar tersedot kedalam dan membuat sirkulasi massa udara meningkat. Untuk membuat penggiling bekerja dalam keadaan tekanan negatif, peningkatan aliran udara dipandu ke deduster dan secara berkala ke atmosfer setelah melalui proses pemurnian.
Spesifikasi:
Tipe |
Roller |
Ring |
Ukuran Maksimal feeding |
Kehalusan Produk |
Mesin Power |
|||
NO |
Dimensi |
Tinggi |
Diameter Dalam |
Tinggi |
||||
3R2115 |
3 |
210 |
150 |
630 |
150 |
15 |
0.44-0.165 |
15 |
3R2615 |
3 |
260 |
150 |
780 |
150 |
15-20 |
0.44-0.165 |
18.5 |
3R2715 |
3 |
270 |
140 |
830 |
140 |
15-20 |
0.44-0.165 |
22 |
3R3016 |
3 |
300 |
160 |
880 |
160 |
15-20 |
0.44-0.165 |
30 |
4R3216 |
4 |
320 |
160 |
970 |
160 |
20-25 |
0.44-0.165 |
37 |
Catatan: Spesifikasi diatas hanya sebagai referensi, perubahan dapat disesuaikan terhadap produk.
